Altímetro Microcontrolado.

Com o obejtivo de determinar a altura que os foguetes sobem, foi construído um altímetro que é embarcado no foguete durante o vôo. Ele é composto basicamente por 2 elementos principais, o microcontrolador Pic 12F675 (cérebro do circuito) e o sensor de pressão (Motorola MPX4115). Seu princípio de funcionamento é simples: durante o vôo o sensor faz a leitura da pressão atmosférica constantemente e esses dados são lidos, interpretados e armazenados no microcontrolador, que grava apenas o menor valor na memória. Após o vôo, o menor valor de pressão lido é mostrado e assim basta converter a pressão obtida para a altitude correspondente!

Esse altímetro apenas registra a maior altitude alcançada, atualmente estou construindo outro altímetro que além de marcar a maior altitude, pode mostrar em um display de cristal líquido (LCD) a altura convertida em metros e ainda pode ejetar o pára-quedas em uma altura pré-programada, evitando assim o uso "incerto" de timers.

Altímetro. (apenas 25g com bateria)

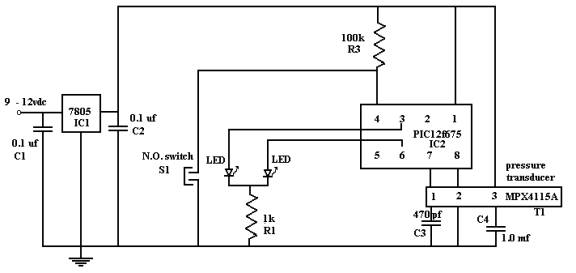

Esquema eletrônico do altímetro.
